Qt实现天气预报与PM2.5监测系统（1）项目介绍

项目实践说明：
本实践项目是嵌入式开发、物联网，创客综合实践项目。
项目开发使用的技术知识点包括：C++语言编程，Qt程序设计，Qt移植开发板，python编程，文件编程，串口编程，驱动程序开发。

嵌入式系统学习
嵌入式学习资料 资料地址

项目文档目录

（1）项目介绍
（2）Qt运行环境
（3）PM2.5模块程序
（4）DHT11模块驱动
（5）天气预报接口
（6）系统主界面
（7）今日天气
（8）一周天气
（9）空气质量
（10）系统设置

系统功能

• 室内PM2.5数据采用红外版传感器进行采集（精度不是很高，如果要求高精度可使用激光版）,室内温湿度通过DHT11模块实时采集。
• 室外的空气数据通过网络从阿里云提供的天气接口获取，数据包括实时天气气温、最高最低温度、风级、风力、湿度、气压，空气质量指数、PM2.5指数、主要污染物等信息。

系统功能界面实现：

1. 今日天气：显示当前城市室外实时天气气温、最高最低温度、风级、风力、湿度、PM2.5，室内实时温湿度、PM2.5指数。
2. 一周天气：显示今日开始的6天的天气情况，最高最低温度、风级、风力。

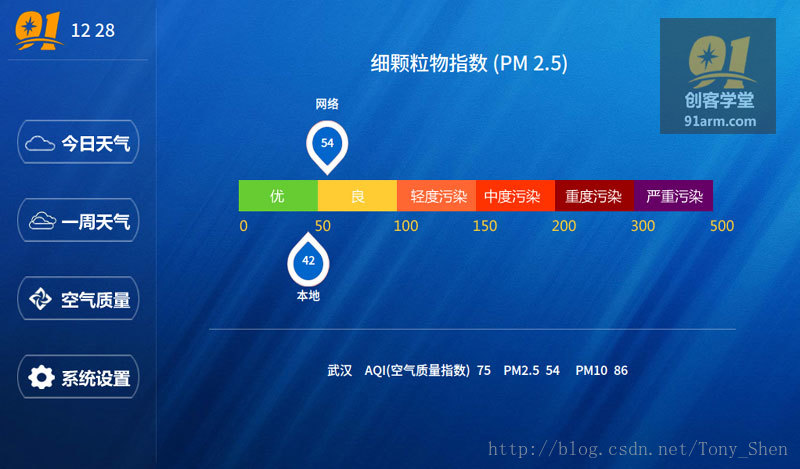

3. 空气质量：通过图形化界面显示实进的室内外PM2.5指数，室外空气质量指数。
4. 系统设置：可设置网络获取天气数据的城市，网络数据更新时间，手动更新网络数据。

系统硬件

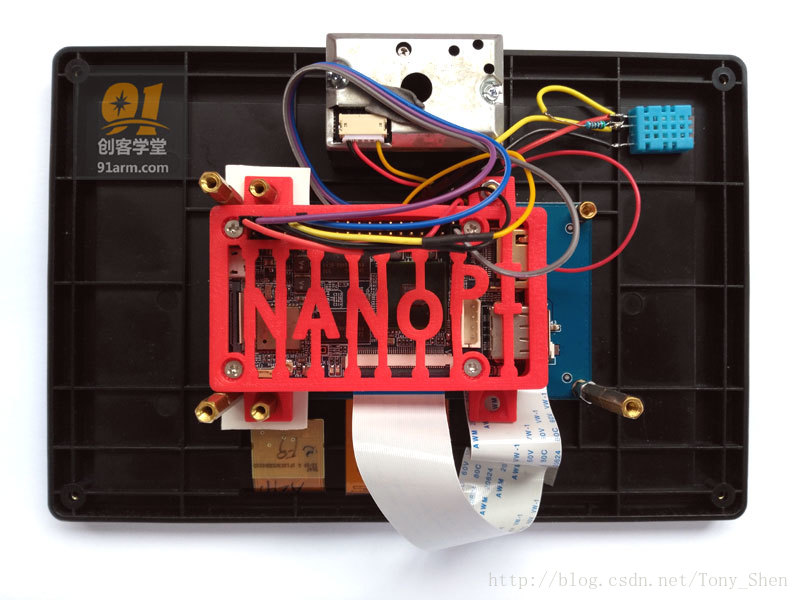

系统硬件（开发板+LCD+PM2.5模块+DHT11传感器，硬件成本450）

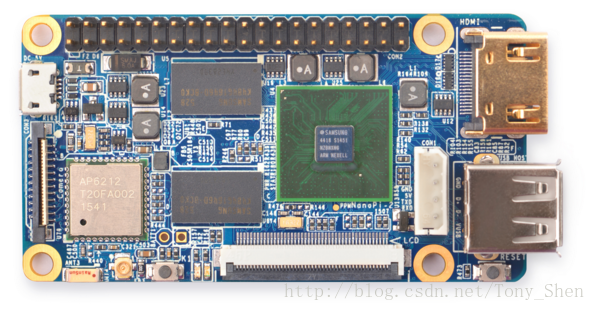

• NanoPI2开发板（ARM A9 S5P4418）

  • 主控硬件：nanopi 2 /nanopi 2 Fire cpu: 4418 A91.4G ram:1G
    理由：运行速度快，debain系统，应用可扩展。
    开发板可安装Ubuntu Core with Qt-Embedded系统，这是一个没有X-windows环境，使用Qt-Embedded作为图形界面的轻量级Ubuntu系统，基于官方的Ubuntu core系统开发而成，非常适合于企业用户用作产品的基础OS。

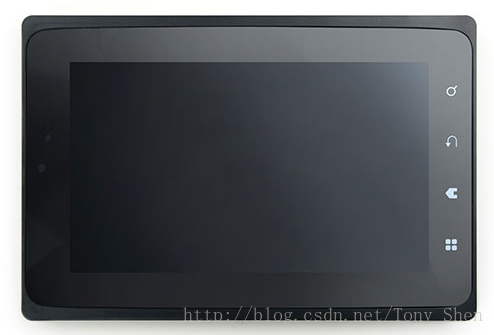

• LCD触摸屏(X710)

  • 分辨率1024x600，背光可调，适用nanoPi2系统开发板，驱动开源，支持debian系统。

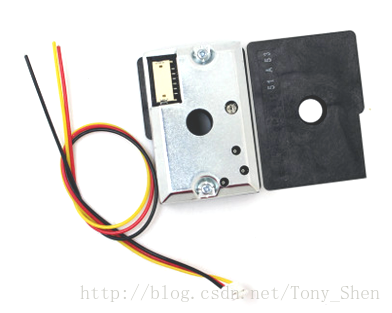

• PM2.5模块（灰尘传感器GP2Y1051AU0F）

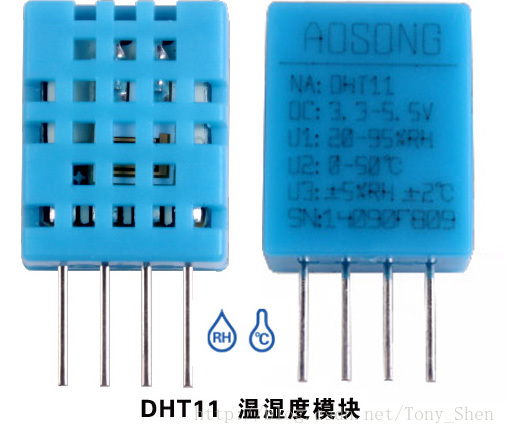

• 温湿度传感器(DHT11)

系统软件

系统软件全部在开发板运行。
Qt程序实现界面数据显示，从串口读取PM2.5数据，从设备文件读取温湿度数据。
Python程序天气API接口从网络获取天气预报数据。

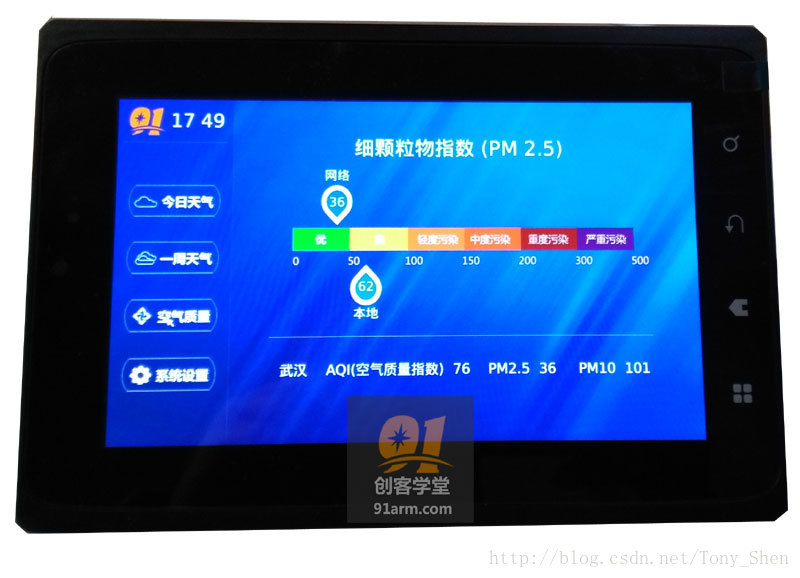

空气质量界面（开发板）

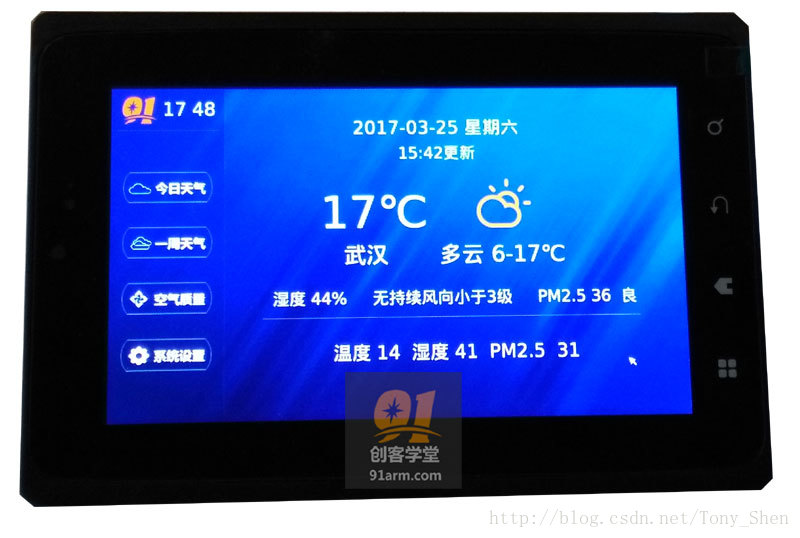

今日天气质量界面（开发板）
