基于ARM的智能灯光控制系统（1）项目介绍

项目实践说明：
本实践项目是嵌入式开发培训（阶段2）底层系统开发视频课程的综合实践项目。
项目开发使用的技术知识点包括：C语言编程，文件编程，串口编程，网络编程，多线程编程，进程间通信，嵌入式交叉开发，嵌入式Web服务器开发，HTML编程，Linux驱动程序开发。

本文档对应视频教程：智能灯光控制系统–项目介绍

系统功能

智能灯光系统是对灯光进行智能控制与管理的系统，跟传统照明相比，它可实现灯光软启、调光、一键场景、一对一遥控及分区灯光全开全关等管理，并可用遥控、定时、集中、远程等多种控制方式，从而达到智能照明的节能、环保、舒适、方便的功能。

系统硬件

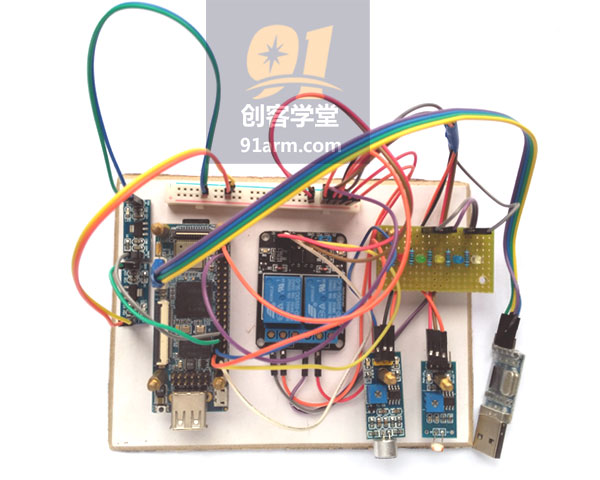

主控模块
NanoPI开发板（arm9 s3c2451）
继电器模块（控制开关设备）
LED模块（由继电器进行开关）
光感模块（通过光线状态，控制关联设备）
声控模块（通过声音状态，控制关联设备）
功能：
1.运行后台管理控制程序，接收网页的控制管理命令，对设备进行相关操作。
2.运行嵌入式web服务器，通过web页面对系统进行控制管理。

无线网络节点
NanoPI2开发板（armA9 S5P4418）
插座小灯（220v，由五孔电源插座内断电器控制）
五孔电源插座（提供220v电源）
继电器（五孔电源插座内部，控制插座电源开关）
人体感应模块（通过感应人体活动状态，控制关联设备）
功能：
1.通过网络程序，连接主控模块。
2.接收主控发送的命令，进行对应操作。

硬件模块接口

主控：
光线传感器 GPG7
继电器 G9 G10
声音模块 G6

无线节点：
人体红外 GPC7
继电器 GPC11（J1） GPC10(J2)

系统软件

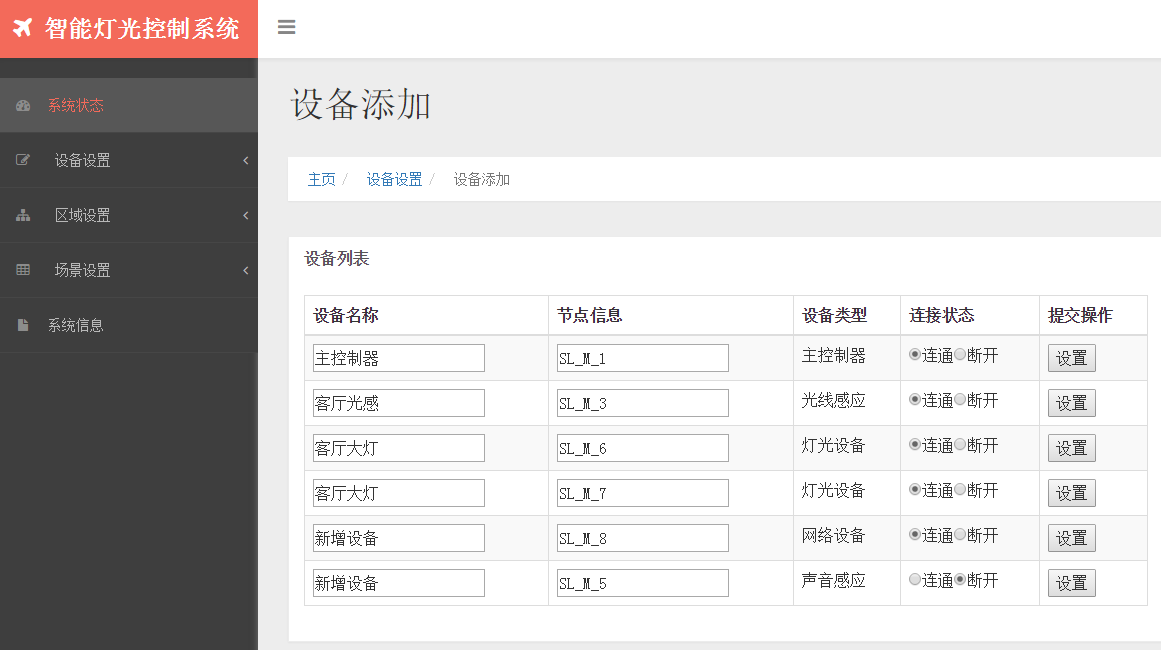

用户管理控制界面（WEB界面）
功能：通过web界面可查询系统工作状态，对系统设备进行设置管理，设置管理区域，情景模式。

手机APP
区域管理：
显示系统中已设置好的区域，进行调用。
全家（全开，全关），客厅（全开，全关）

场景管理：
影音模式，灯光防盗，夜灯模式，感应模式

节点web设置界面
连接设置：主控IP ，状态
节点控制：设备开关
