嵌入式项目实践–多路温度采集控制系统（1）项目介绍

项目实践说明：
本实践项目是视频课程的综合实践项目。
项目开发使用的技术知识点包括：C语言编程，文件编程，串口编程，网络编程，多线程编程，进程间通信，嵌入式交叉开发，嵌入式Web服务器开发，HTML编程。

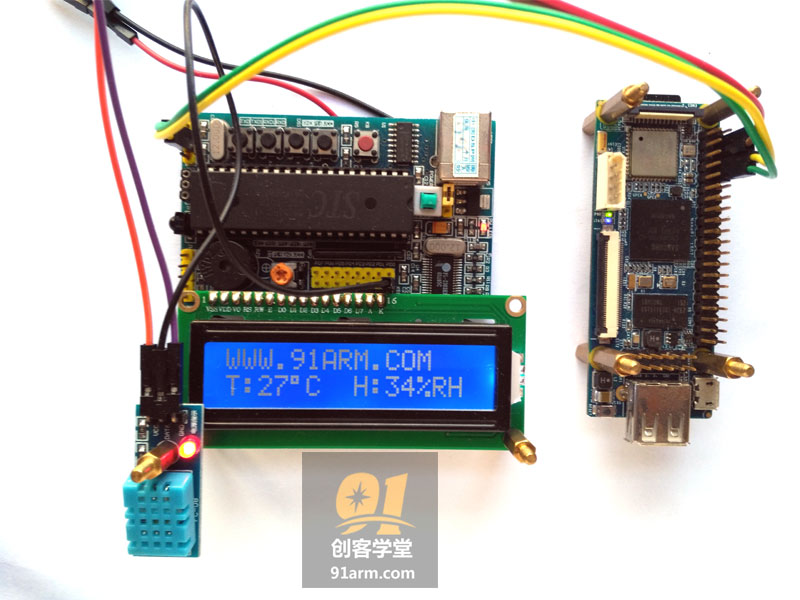

系统硬件

主控模块：NanoPI开发板（arm9 s3c2451）
功能：
1.运行后台采集控制程序，实时动态采集多路串口与网络的温度数据。
2.运行嵌入式web服务器，通过web页面显示多路数据。
3.运行字符设置程序，对系统进行设置。

串口温度采集模块：51单片机+DHT11(温湿度模块)+1820显示屏
功能：
1.通过DHT11模块采集环境湿温度。
2.通过液晶屏实时显示温度与温度。
2.通过串口把温度数据上传给主控模块。

网络温度采集模块：通过电脑的网络程序模拟。
1.通过随机数产生温度数据。
2.通过网络程序上传给主控模块。

（注：因为单片机开发不是本课程关注知识点，如果没有相关硬件与开发技能，可以编写串口程序模拟采集设备。硬件驱动相关知识会在嵌入式开发培训（阶段2）底层系统开发介绍。）

系统软件

WEB监控软件界面

• 通过区域图，实时动态显示多路温度监控区域状态。（绿色：正常，红色：异常，灰色：断开）
• 显示四路监控数据：区域名称、连接状态、实时温度、报警上限。（2路串口采集，2路网络采集）
• 页面定时刷新与手动刷新功能。
• 通过共享内存读取系统数据。

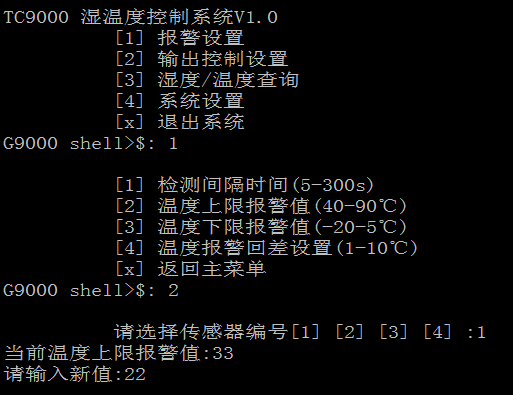

字符界面设置软件

• 设置web页面刷新时间
• 设置多路数据的温度报警上限
• 通过消息队列传送数据。

主控后台控制程序

• 采用多线程架构。
• 串口通信线程，接收温度数据。
• 网络通信线程，接收多路温度数据。
• 通过消息队列接收字符界面的设置数据。
• 通过共享内存更新网页要显示的数据。
• 通过配置文件保存系统设置数据。
