嵌入式项目实践–多路温度采集控制系统（2）需求分析

项目实践流程：

1.设计项目需求文档
说明项目设计目的，项目功能，项目模块，实现技术。
2.项目编码设计
程序要求模块结构化(函数)，编码风格良好，多文件结构实现。
3.项目测试
设计测试用例，说明测试步骤，测试结果。
4.项目总结与演示
编写项目总结文档，PPT演示文档，进行项目演示说明。

项目提交内容：

1.项目需求规格说明书。
2.项目源代码，makefile文件，可执行文件，项目实施说明书。
3.项目测试说明书，项目总结书。

项目需求分析（参考）

项目功能说明:

实现温度监控管理系统的主控程序，主控程序能读取下位机采集到的温度数据，并对数据进行分析处理，基本功能有：定时采集，定时记录，分类查询，参数设置，异常处理。

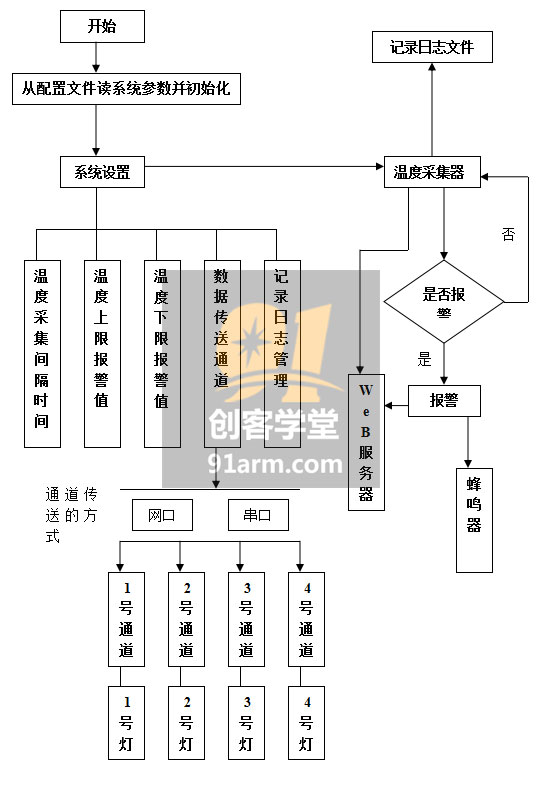

系统主控软件总体架构图：

字符界面菜单设计：

1.报警设置

        检测间隔时间设置:5-300s(默认值:5s)
        湿度上限报警值:50-70RH%
        湿度下限报警值:20-40RH%
        温度上限报警值:40-60℃
        温度下限报警值:-20-5℃
        湿度报警回差设置:1-10RH%
        温度报警回差设置:1-10℃

2.输出控制设置

        输出控制方式:程序/人工
        输出控制状态:常开/常闭

3.湿度/温度查询

        显示实时湿度/温度数据
        显示报警数据
        按时间区域查询湿度/温度数据

4.记录日志管理

        记录容量:1000组
        记录间隔:1分钟-24小时
        记录内容：日期 时间 状态 温度 湿度
        例如：2012-7-12 15：21：30  正常  40.2 89.0

5.退出系统

软件功能模块设计：

• 配置文件
  模块功能: 配置报警温度，采集器开关以及采集方式，记录日志的内容，以及查询4路采集器的温度采集的日志文件。
  具体实现: 通过2个结构体记录所有的配置并且分别写入2个文件里面。查询4路采集器的温度采集的日志文件则是通过读写文件完成。

• 菜单界面
  模块功能: 通过字符菜单界面设置系统报警温度，采集器开关以及采集方式，采集间隔时间。
  具体实现: 通过配置文件读取当前设置，接受用户新设置，通过消息队列上传给主控后台程序。

• 网络数据采集
  模块功能: 通过网口定时采集多路温度数据。
  具体实现: 通过主控程序TCP服务端可响应多路客户端连接请求，定时接收温度数据，比较数据更新状态。PC客户端模拟产生随机温度数据，定时向服务端发送。服务端采用多线程响应。

• 串口数据采集
  模块功能： 通过串口读取采集温度数据。
  具体实现：独立线程，打开指定串口设备文件，定时读取下位机（51单片机）温度数据，比较数据更新状态。

• 网页监控界面
  模块功能： 通过区域图，实时动态显示多路温度监控区域状态。
  具体实现： 定时刷新网页，读取共享内存里面的后台数据，网页上更新显示读取的数据。采用CGI编程实现。
